مسائل محلولة متعلقة بدرس الدينامو ( مولد التيار المتردد )
وفي هذا الدرس سنحل مسائل متعلقة بتلك العلاقات
مثال1: ملف مولد مكون من 1000 لفة طوله 25 سم وعرضه 10 سم يدور حول محوره بسرعة 18× 510
دورة / ساعة في مجال كهربائي منتظم كثافته 0.5 تسلا وعندما كان الملف يصنع زاوية
مقدارها o30 مع خطوط المجال المغناطيس، أحسب
1ـ القوة الدافعة الكهربائية
التأثيرية اللحظية . 2ـ النهاية العظمى للقوة الدافعة التأثيرية .

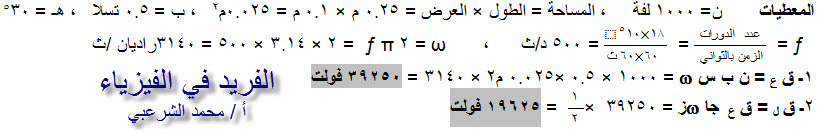

الحــل
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
مثال 2 : ملف مستطيل طوله 40 سم
وعرضه 20 سم مكون من 180 لفة يدور بمعدل50 دورة في الثانية حول محور موازي لطوله
في مجال مغناطيسي منتظم كثافة فيضه 0.05 تسلا ،
أحسب
1ـ السرعة الزاوية 2ـ
القوة الدافعة الكهربائية 3ـ
القوة الدافعة الكهربائية الفعالة 4ـ
القوة الدافعة الكهربائية عندما تكون ωز=030 , 5ـ القوة
الدافعة الكهربائية اللحظية بعد زمن 200/1 ث 6ـ القوة الدافعة
الكهربائية بعد 12/1
7ـ القوة الدافعة الكهربائية عندما يدور الملف بسرعة 20 م/ث
8ـ عدد مرات وصول شدة التيار للصفر في 1 ثانية 9ـ عدد مرات وصول شدة التيار للنهاية العظمى
في الثانية
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
مثال 3: ملف طوله 30 سم وعرضه 20 سم مكون من 100 لفه على التوالي يدور حول
محور موازي لطوله بسرعة 1500 دورة في الدقيقة في مجال مغناطيسي منتظم كثافة فيضه
0.07 تسلا ، أوجد قيم القوة الدافعة المتولدة في الملف أثناء دورانه عندما يمر
بالأوضاع الآتية :
1-
مستوى
الملف عمودياً على اتجاه المجال.
2-
مستوى
الملف يميل بزاوية o60 على اتجاه المجال .
3-
مستوى
الملف في اتجاه المجال . الحــــل
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
مثال4: مولد كهربائي ملفه على شكل مستطيل
أبعاده ( 30 ، 20 ) سم يتألف من 500 لفه
يدور حول محور بسرعة 1200 دورة في الدقيقة في مجال مغناطيسي منتظم كثافة فيضه
0.002 تسلا ، أحسب :
1- القوة الدافعة الكهربائية المتولدة عندما يدور الملف ربع دورة .
2- القوة الدافعة الكهربائية على طرفي الملف بعد دورانه 1/120 ث .
3- الزاوية التي يصنعها الملف مع خطوط المجال عندما تكون القوة الدافعة
3.8 فولت .
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
مثال5: سلك طوله 200 متر لف منه ثلاثة أخماس حول قلب طوله 60سم وعرضه 20سم يدور
بسرعة 180 × 310
دورة / ساعة في مجال مغناطيسي كثافة فيضه 0.03 تسلا أوجد :
1ـ القيمة اللحظية للقوة الدافعة بعد دوران الملف 1/6 دورة 2ـ القيمة العظمى عندما يتحرك الملف بسرعة
خطية 24 م/ ث .
3ـ متوسط القوة الدافعة بعد دورانه نصف دورة
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
